产品信息

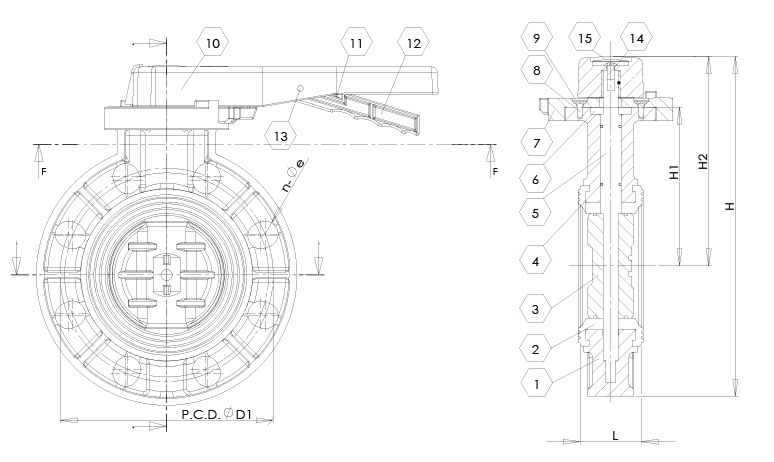

编号 部件 材质
1 PVC/CPVC/PPG
2 阀座 EPDM/FPM
3 阀板 PVC/CPVC/PPG
4 O型圈 EPDM/FPM
5 阀杆 STEEL/420/304/316
6 PVC
7 开度指示 ABS/PP
8 螺栓 STEEL
9 螺栓盖 ABS/PP
10 手柄 ABS
11 弹簧 304
12 副把 ABS
13 销钉 STEEL
14 螺栓 STEEL
15 商标盖 ABS





[副把型号]
尺寸 " 2" 21/2" 3'' 4" 5" 6" 8"
DN 50 65 80 100 125 150 200
ØD 160 180 196 228 258 287

344

P.C.D.
ØD1
DIN 125 145 160 180 210 240 295
ANSI 121 140 152 191 216 241 298
JIS 120 140 150 175 210 240 290
Ød 48 63 78 98 122 146 199
L 43 46 49 54 64 70 88
Ø1 124 124 124 124 170 170 170
Ø2 F05/07 F05/07 F05/07 F05/07 F07/10 F07/10 F10
L1 190 190 240 240 310 310 310
W 55 55 55 55 72 72 72
H1 100 112 120 140 168 181 215
H2 143 155 172 194 223   280
H 223 245 270 308 352   452
n-Øe DIN 4-Ø19 4-Ø19 8-Ø19 8-Ø19 8-Ø19 8-Ø23 8-Ø23
ANSI 4-Ø19 4-Ø19 4-Ø19 8-Ø19 8-Ø19 8-Ø23 8-Ø23
JIS 4-Ø18 4-Ø19 8-Ø19 8-Ø19 8-Ø19 8-Ø23 12-Ø23
PN PSI 150 150 150 150 150 150 100
MPa 1 1 1 1 1 1 0.6
重量 Kg/PC 1.13 1.35 1.8 2.4 4.2 4.75 7.6
扭力 N.M ﹤10 ﹤10 ﹤15 ﹤25 ﹤40 ﹤55 ﹤70
